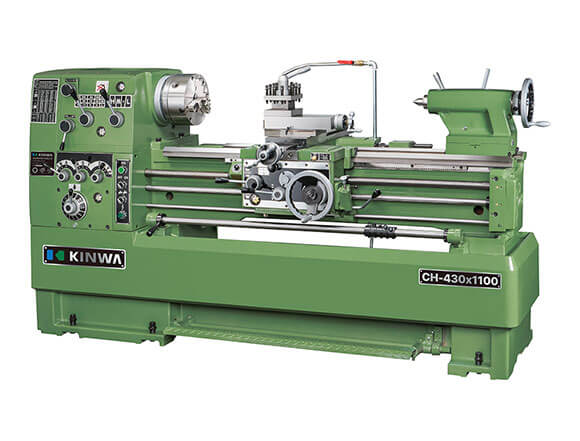

CH-430
- 床身採用米漢納鑄鐵，熱處理及精密研磨 ( 硬度 HS 70 ˚ ) 。
- 可調整車身，橫送台單方給油或同時給油之分油器。
- 自動兼手動之強制給油泵，潤滑範圍包括橫送台，車床滑動面。
- 有安全裝置的起動停止把手。
- 能瞬間停機的剎車裝置。
| 床面上旋徑 | 432 mm |
| 鞍面上旋徑 | 268 mm |
| 凹口上旋徑 | 610 mm |
| 從面板上算起凹口長度 | 767, 1067, 1667mm ( A1 - 6, A2 - 6 ) |
| 床面寬度 | 300 mm |
| 車刀台行程 | 145 mm |
| 橫向滑座行程 | 265 mm |
| 主軸孔徑 | 58 mm ( 78 mm) * |
| 主軸孔及中心針斜度 | MT6 x MT4 |
| 主軸鼻端 | A1 - 6, D1 - 6 ( A2 - 6 ) * |
| 主軸速度變換數 | 12 |
| 主軸速度 ( 60HZ ) | ø 58 mm : 35, 52, 75, 110, 160, 230, 330, 490, 650, 950, 1350, 2000 rpm |
| 車刀台行程 | 145 mm |
| 橫向滑座行程 | 265 mm |
| 進給變換數 | 36 |
| 縱向進給範圍 | 0.037 ~ 1.04 mm / rev ( P = 6 mm ) 0.035~0.98 mm / rev ( 4 TPI ) |
| 橫向進給範圍 | 1 / 2 縱向進給 |
| 導螺桿直徑 | 35 mm |
| 導螺桿螺距 | 4 TPI , P = 6 mm |
| 英制螺紋範圍 | 2 ~ 72 TPI ( 44 Kinds ) |
| 公制螺紋範圍 | 0.2 ~ 14 mm ( 39 Kinds ) |
| 心軸移動量 | 170 mm |
| 心軸直徑 | 60 mm |
| 心軸斜度 | MT # 4 |
| 主軸馬達(30分) | 5 HP ( 7.5 HP ) * |
| 切削液馬達 | 1 / 8 HP |
| 機械高度 | 1400 mm |
| 佔地面積 | 2000, 2300, 2900 x 1000 mm |
| 機械重量 | 1500, 1600, 1800 kgs |
- 以上規格如有變更，恕不另行通知。
標準配備及附件
- 9"三爪夾頭
- 水平調整螺絲
- 9"連接盤
- 調整工具及工具箱
- 馬達5HP/4P
- 中心架
- 切削油裝置
- 縱送多段自動定寸裝置
- 工作燈
特別配備及附件
- 主軸套筒 MT 6 x MT 4
- 中心針 ( MT4 ) 2只
- 7" 連接盤
- 跟刀架
- 面板 ( 350 mm )
- 四段微調定位器
- 斜度附件
- 四爪夾頭
- 後刀架
- 馬達 7.5HP / 4P
- 大擋板
- 鑽孔裝置
- 主軸孔徑 78mm
- ( CH 430 / 530 機型 )
使用熱處理研磨一級齒輪，泵浦強制潤滑系統。可選用 P 5 級主軸軸承，機種代號為 HP。
公、英制共用齒輪箱，齒輪經熱處理。
手動自動兩用泵浦，潤滑橫向滑座床軌，進刀可調式，過負載裝置，確保安全。
| 床面上旋徑 | 432 mm |
| 鞍面上旋徑 | 268 mm |
| 凹口上旋徑 | 610 mm |
| 從面板上算起凹口長度 | 767, 1067, 1667mm ( A1 - 6, A2 - 6 ) |
| 床面寬度 | 300 mm |
| 車刀台行程 | 145 mm |
| 橫向滑座行程 | 265 mm |
| 主軸孔徑 | 58 mm ( 78 mm) * |
| 主軸孔及中心針斜度 | MT6 x MT4 |
| 主軸鼻端 | A1 - 6, D1 - 6 ( A2 - 6 ) * |
| 主軸速度變換數 | 12 |
| 主軸速度 ( 60HZ ) | ø 58 mm : 35, 52, 75, 110, 160, 230, 330, 490, 650, 950, 1350, 2000 rpm |
| 車刀台行程 | 145 mm |
| 橫向滑座行程 | 265 mm |
| 進給變換數 | 36 |
| 縱向進給範圍 | 0.037 ~ 1.04 mm / rev ( P = 6 mm ) 0.035~0.98 mm / rev ( 4 TPI ) |
| 橫向進給範圍 | 1 / 2 縱向進給 |
| 導螺桿直徑 | 35 mm |
| 導螺桿螺距 | 4 TPI , P = 6 mm |
| 英制螺紋範圍 | 2 ~ 72 TPI ( 44 Kinds ) |
| 公制螺紋範圍 | 0.2 ~ 14 mm ( 39 Kinds ) |
| 心軸移動量 | 170 mm |
| 心軸直徑 | 60 mm |
| 心軸斜度 | MT # 4 |
| 主軸馬達(30分) | 5 HP ( 7.5 HP ) * |
| 切削液馬達 | 1 / 8 HP |
| 機械高度 | 1400 mm |
| 佔地面積 | 2000, 2300, 2900 x 1000 mm |
| 機械重量 | 1500, 1600, 1800 kgs |
- 以上規格如有變更，恕不另行通知。
